Quadromatik 400
Tek ve Çok Damar Kablolar için Çift Kafalı Otomatik Kangal & Makara Sarma Hattı
- Çalışma Aralığı: 1.5 - 4x2.5 mm² çaplı kablolar
- Çift sarıcı kafası
- Dakikada 5 kangala ve 4 makaraya kadar hat hızı
- Kangal boyunda ± % 0.15 tolerans
- 630 - 1600 mm motorlu boşaltıcı
- Değişik dış çap ve yükseklikte kangal yapabilme esnekliği
- Siemens SIMOTION otomasyon sistemi
Konfigürasyon
A - QUADROMATİK 400 Kangallama & Makara Sarma Unitesi
B - DM1600 Motorlu Boşaltıcı
C - Makara Besleme Konveyörleri
D - SH800 Şirink Film Ünitesi
Opsiyonel Ekipmanlar
E - Paletleme Ünitesi
F - Boş Palet Magazin Ünitesi
G - Palet Streçleme Ünitesi
Kangal/Makara Ölçüleri

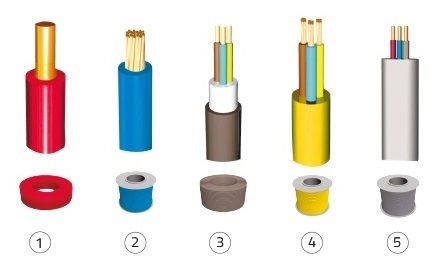

Kablo Tipleri
- NYA-NYAF tipi kablolar; 1.5 mm² den 6 mm² ye kadar kangal.
- NYA-NYAF tipi kablolar; 1.5 mm² den 6 mm² ye makara sarım.
- NYA-TTR tipi kablolar; 2x0.75 mm² den 4x2.5 mm² ye kadar kangal.
- NYM-TTR tipi kablolar; 2x0.75 mm² den 4x2.5 mm² ye kadar makara sarım.
- Yassı kablolar; 2x1+1 mm² den 2x4+1.5 mm² ye kadar makara sarım.
